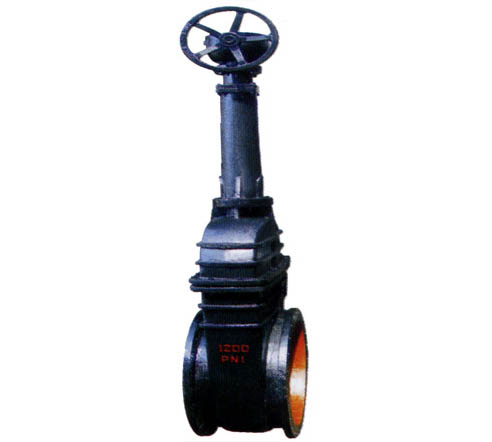

| Z542W—1/2伞齿轮传动楔式双闸板闸阀详细介绍 |
订购该产品 |
一、产品详细资料
产品型号：Z542W-1-2型伞齿轮传动楔式双闸板闸阀（煤气专用阀）
产品名称：伞齿轮传动楔式双闸板闸阀（煤气专用阀）
二、性能规范
|
型号 |
公称压力
MPa |
试验压力 |
工作温度℃ |
适用介质 |
|
强度（水） |
密封（水） |
|
Z542W |
0.1 |
0.2 |
0.11 |
≤100 |
煤气 |
三、主要零件材料
|
零件名称 |
材料 |
|
阀体 |
HT200灰铸铁 |
|
阀盖 |
HT200灰铸铁 |
|
手轮 |
HT200灰铸铁 |
|
阀板 |
本体 |
|
阀杆 |
45*碳素钢 |
|
填料 |
油浸石棉盘根 |
|
垫片 |
橡胶石棉板 |
四、主要外形及连接尺寸
|
公称通径
DN（mm） |
主要结构尺寸（mm） |
重量
(Kg) |
|
L |
D |
D1 |
D2 |
b |
z--d |
H |
L1 |
Do |
|
600 |
390 |
755 |
705 |
670 |
30 |
20—25 |
2513 |
398 |
451 |
0.66吨 |
|
700 |
430 |
860 |
810 |
775 |
32 |
24—25 |
2878 |
398 |
451 |
0.9吨 |
|
800 |
470 |
975 |
920 |
880 |
34 |
24—30 |
3528 |
439 |
520 |
1.2吨 |
|
900 |
510 |
1075 |
1020 |
980 |
36 |
24—30 |
3688 |
439 |
520 |
1.55吨 |
|
1000 |
550 |
1175 |
1120 |
1080 |
36 |
28---30 |
3938 |
439 |
520 |
1.925吨 |
|
1200 |
700 |
1375 |
1320 |
1280 |
40 |
32---30 |
4872 |
586 |
804 |
2.575吨 |
|
1400 |
900 |
1575 |
1520 |
1480 |
44 |
36---30 |
5540 |
586 |
804 |
4.55吨 |
|
1600 |
1000 |
1785 |
1730 |
1690 |
48 |
40---30 |
6265 |
586 |
900 |
|
|
1800 |
1500 |
1985 |
1930 |
1890 |
50 |
44---30 |
7216 |
600 |
900 |
|
|
2000 |
1800 |
2185 |
2130 |
2090 |
54 |
48---30 |
7985 |
600 |
900 |
| |
|
|
